Cận cảnh cầu vượt Nguyễn Hữu Cảnh sau sự cố đứt cáp ngầm

0:00 / 0:00
0:00
(PLO)- Ngay sau khi sự cố đứt cáp ngầm dự ứng lực xảy ra, cơ quan chức năng đã tiến hành đào khảo sát sâu dưới lòng đất để kiểm tra. Ngoài ra còn khảo sát việc đứt cáp ngầm khiến cầu bị nứt dầm, đầu dầm bản nhịp trượt khỏi gối và xà mũ.
Cận cảnh cầu vượt Nguyễn Hữu Cảnh sau sự cố đứt cáp ngầm ảnh 1

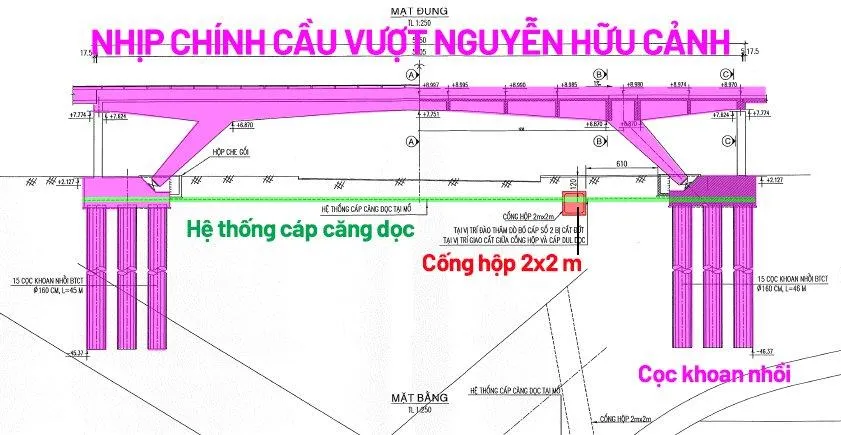

Hình ảnh thiết kế từ đơn vị tư vấn về vị trí cáp dự ứng lực ngầm căng dọc giữa hai mố cầu nhịp chính cầu vượt Nguyễn Hữu Cảnh. Trong ảnh thể hiện rõ giao cắt với cống hộp 2m x 2 m. Đồ họa: THÙY TRANG

Cận cảnh cầu vượt Nguyễn Hữu Cảnh sau sự cố đứt cáp ngầm ảnh 2

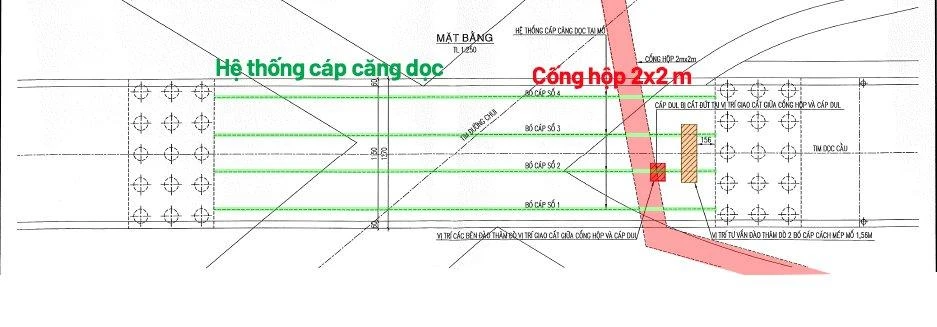

Bốn bó cáp căng dọc giao cắt với cống hộp 2m x 2 m của hệ thống thoát nước thuộc dự án sửa chữa đường Nguyễn Hữu Cảnh, hình thiết kế của đơn vị tư vấn. Đồ họa: THÙY TRANG

Cận cảnh cầu vượt Nguyễn Hữu Cảnh sau sự cố đứt cáp ngầm ảnh 3

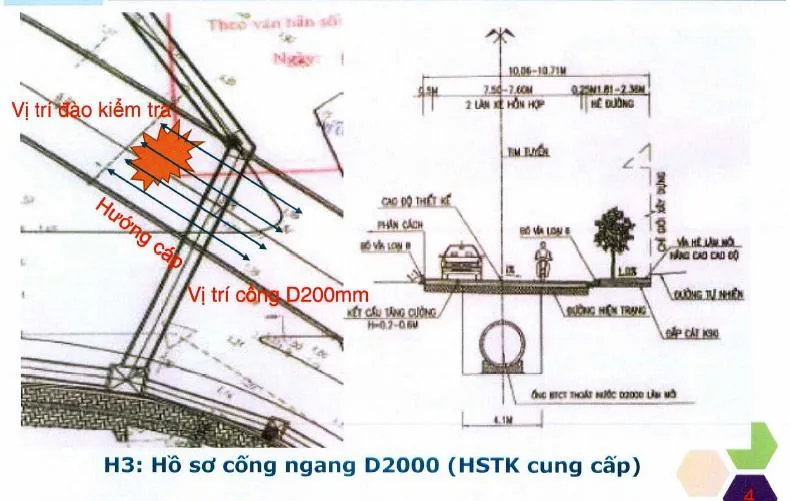

Hồ sơ cống thoát nước ngang tại 4 vị trí cáp dự ứng lực ngầm của cầu vượt Nguyễn Hữu Cảnh.

Cận cảnh cầu vượt Nguyễn Hữu Cảnh sau sự cố đứt cáp ngầm ảnh 4

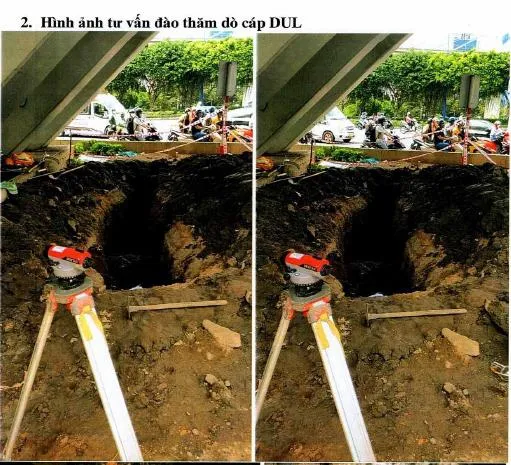

Đơn vị tư vấn đào thăm dò cáp dưới mố nhịp chính cầu vượt Nguyễn Hữu Cảnh ngày 19-9, thấy rõ ống cáp hiện lên giữa hố đào.

Cận cảnh cầu vượt Nguyễn Hữu Cảnh sau sự cố đứt cáp ngầm ảnh 5

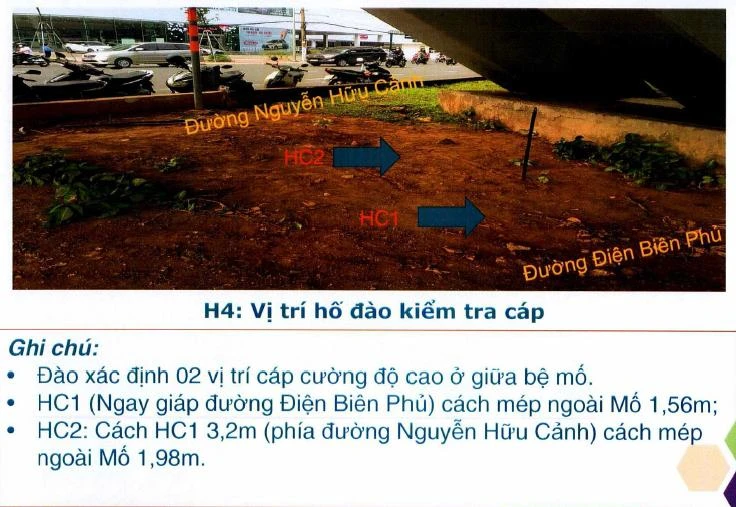

Ví trí đào kiểm tra cáp ngầm

Cận cảnh cầu vượt Nguyễn Hữu Cảnh sau sự cố đứt cáp ngầm ảnh 6

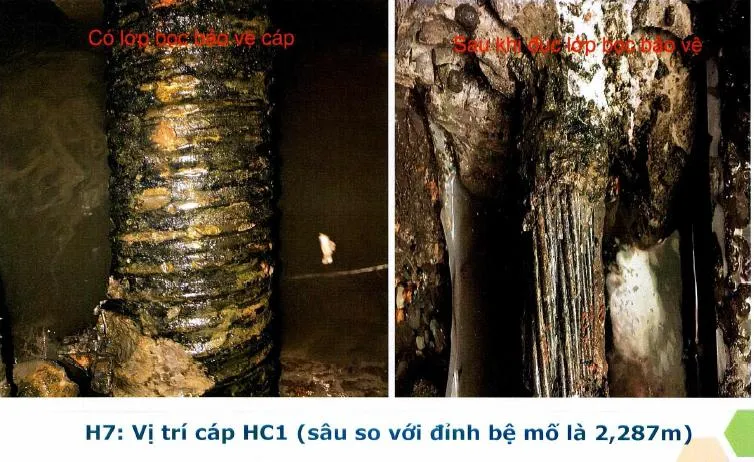

Cáp ngầm có lớp bọc bảo vệ và sau khi bỏ lớp bảo vệ.

Cận cảnh cầu vượt Nguyễn Hữu Cảnh sau sự cố đứt cáp ngầm ảnh 7

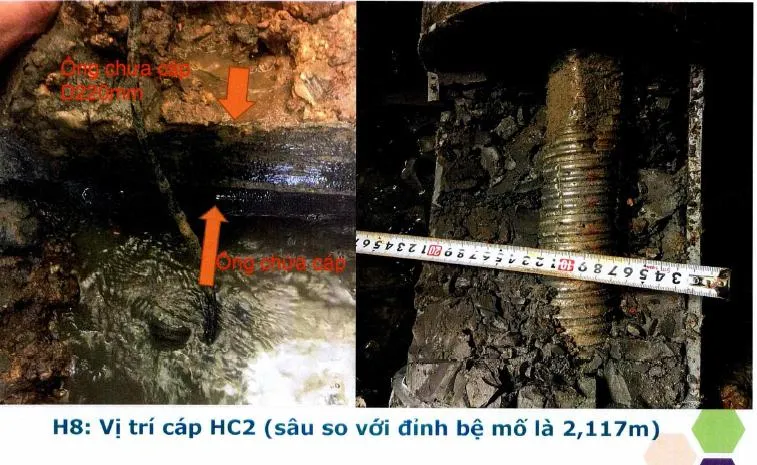

Đơn vị tư vấn tiến hành đo kích thước ống chứa cáp.

Cận cảnh cầu vượt Nguyễn Hữu Cảnh sau sự cố đứt cáp ngầm ảnh 8

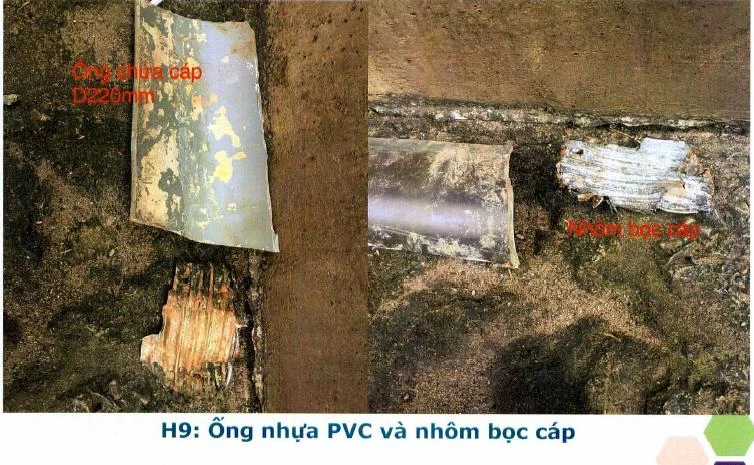

Bên ngoài bó cáp được bảo vệ bởi lớp vữa và ống nhựa PVC có đường kính 200 mm. Mỗi bó cáp dự ứng lực được đặt trong mương bê tông cốt thép và bên trên được đậy tấm đan bê tông cốt thép.
Cận cảnh cầu vượt Nguyễn Hữu Cảnh sau sự cố đứt cáp ngầm ảnh 9

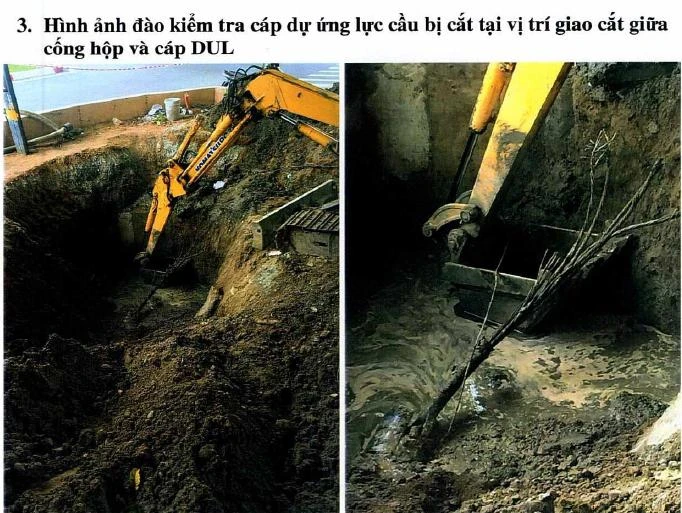

Cận cảnh cáp dự ứng lực ngầm của cầu vượt Nguyễn Hữu Cảnh bị đứt.

Cận cảnh cầu vượt Nguyễn Hữu Cảnh sau sự cố đứt cáp ngầm ảnh 10

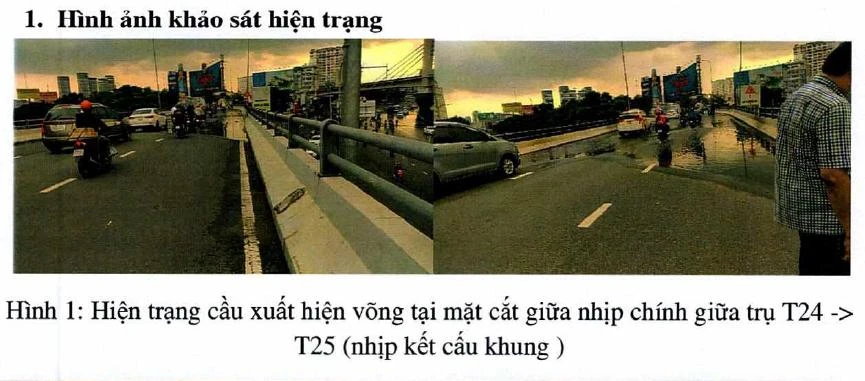

Ngoài ra, khi khảo sát hiện trạng, cơ quan chức năng cũng cho biết cầu bị võng tại mặt cắt giữa nhịp chính.

Cận cảnh cầu vượt Nguyễn Hữu Cảnh sau sự cố đứt cáp ngầm ảnh 11

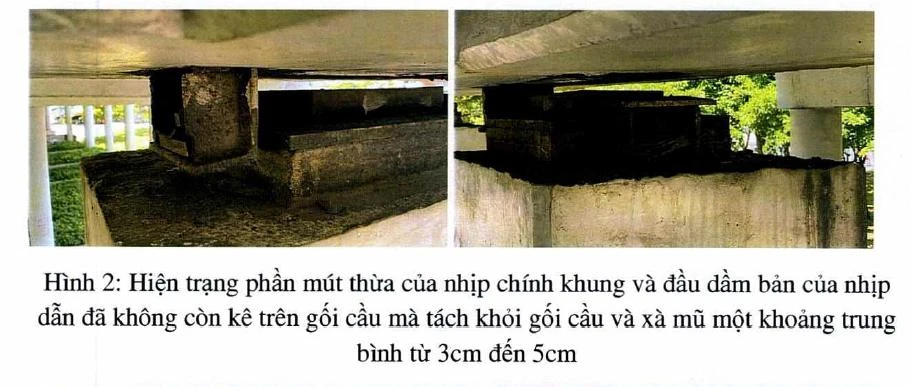

Cận cảnh phần mút thừa của nhịp chính khung và đầu dầm bản của nhịp dẫn đã không còn kê trên gối cầu mà tách khỏi gối cầu và xà mũ một khoảng trung bình 3-5 cm.

Cận cảnh cầu vượt Nguyễn Hữu Cảnh sau sự cố đứt cáp ngầm ảnh 12

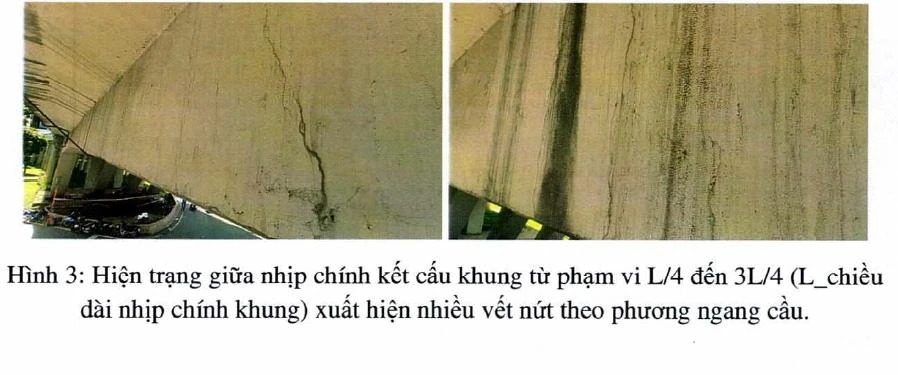

Nhịp chính kết cấu khung cầu cũng xuất hiện nhiều vết nứt.

Cận cảnh cầu vượt Nguyễn Hữu Cảnh sau sự cố đứt cáp ngầm ảnh 13

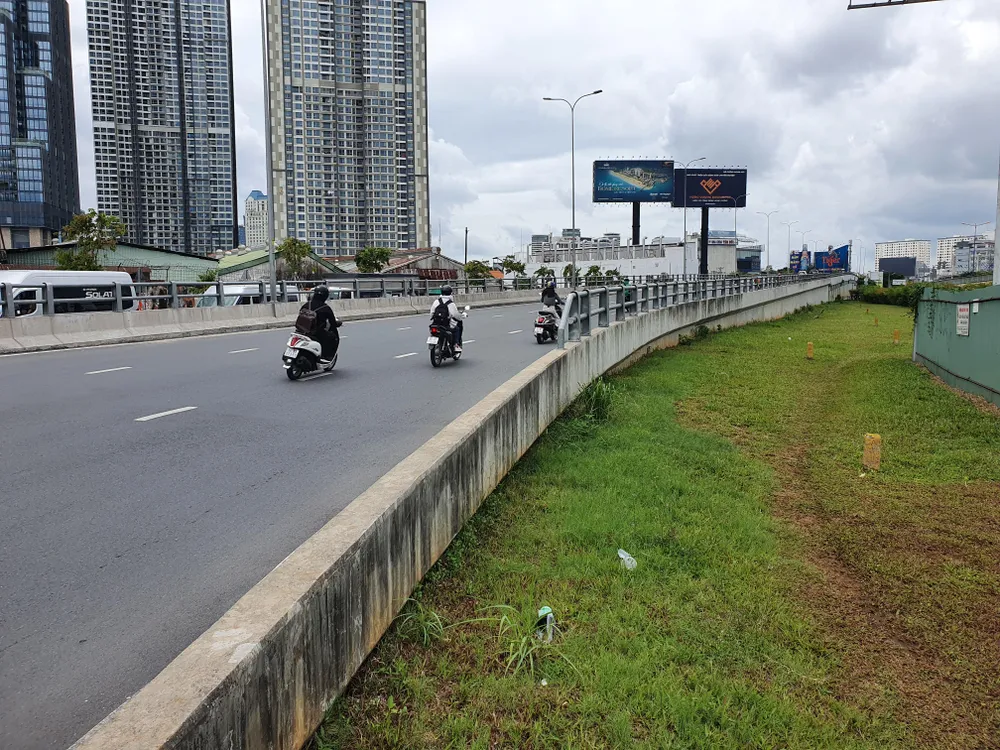

Toàn cảnh cầu vượt Nguyễn Hữu Cảnh.

Cận cảnh cầu vượt Nguyễn Hữu Cảnh sau sự cố đứt cáp ngầm ảnh 14

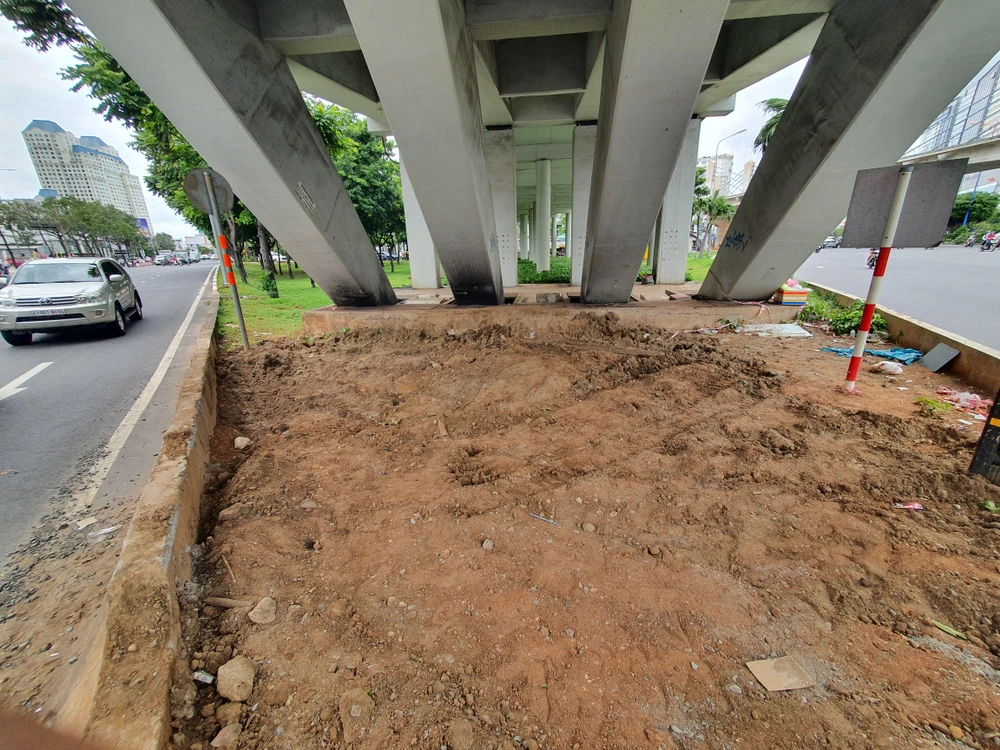

Hố đào kiểm tra cáp sau khi được lắp lại.

Cận cảnh cầu vượt Nguyễn Hữu Cảnh sau sự cố đứt cáp ngầm ảnh 15

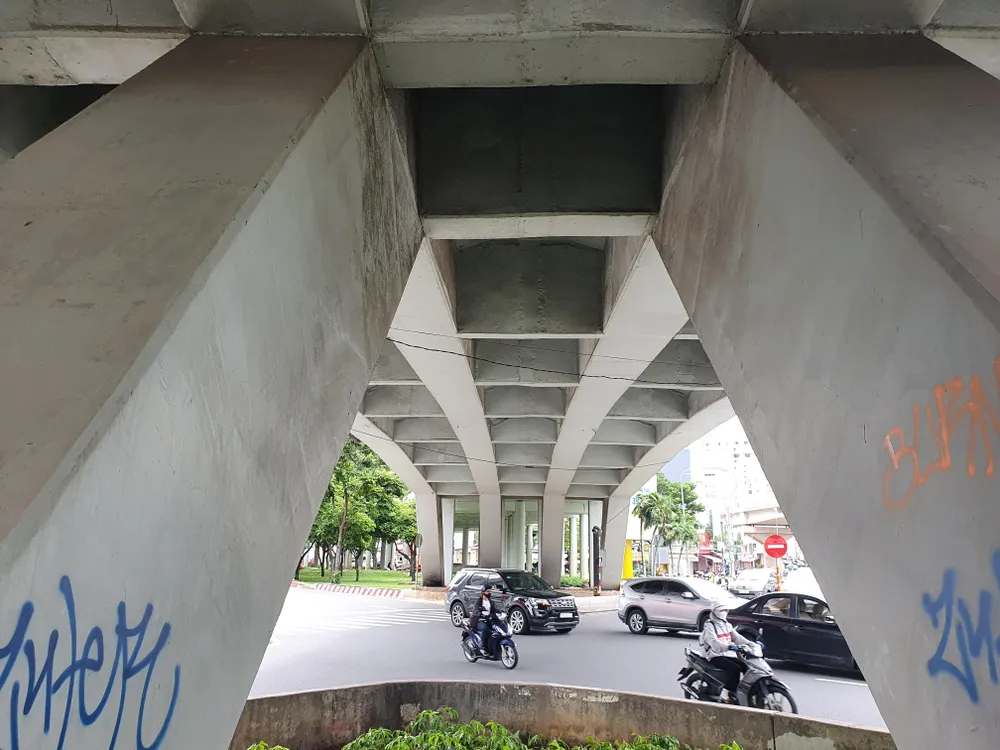

Phía dưới dạ cầu nhịp chính cầu vượt Nguyễn Hữu Cảnh.
